这种情况一般有两种原因:
- 建模过程中网格划分不合理
- 本构的材料模型有问题
你可以先排查使用的材料本构,在其他模型中,是否存在类似的问题,如果有,基本可以断定是材料的本构问题。
如果没有出现类似情况,建议先换一个版本的求解器尝试,看看是不是还会出现这种情况,如果仍然出现,者说明不是求解器版本的问题。

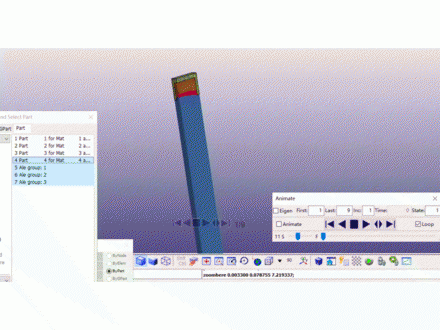

查找了好几天的原因,关键字参数换来换去,还是出现这种现象,就是一个流固耦合算法,棕色的是炸药,红色的是药型罩,黄色外壳,长的且颜色为蓝色的是空气域,除了外壳 solid,另外三个共节点 solid-ale;算了几个 dplot 之后,显示还算正常,但是到第 7 个 dplot 之后,发生突变,药型罩和炸药产物突然扩张,占满整个空气网格,这也得不到自己的计算结果,这是为什么呢,下面是给生成的 Gif 图片。
