不能再详细啦!Origin 8.5 的 27 种作图步骤


示例准备:导入 Graphing 文件夹中的 AXES.OAT 文件数据

①选中 B 列。

②单击菜单命令【Plot】→【Line】→【Line】或 2D Graphs 工具栏的【Line】。

2D Graphs 工具栏:

如图:


2 绘制 Y 误差( Y Error)图


示例准备:导入 Curve Fitting 文件中的 Gaussian.dat 文件数据

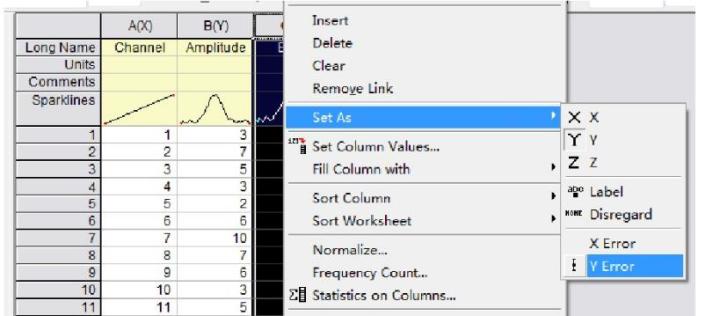

①选中 C 列将其设置为 Y Error 列。


②单击菜单命令【Plot】→【Symbol】一【Y Error】或 2D Graphs 工具栏的【Y Error】按钮。


【Y Error】命令只绘制数据对应的误差而不显示数据点,如果希望对数据及其误差同时作图,应绘制含误差棒(Error Bar)图。

3 绘制 XY 误差( XY Error)图

示例准备:导入 Curve Fitting 文件中的 Gaussian .dat 文件数据。

①单击 Standard 工具栏上的【Add New Columns】按钮添加一个列,并将其值设置为”1.5”,(注:该步骤只是为了演示本例绘图用,实际作作图时应采用真实的误差数据)。

②选中 C、D 列分别设置为 Y Error、X Error。

③选中 A、B、C 和 D 四个列,然后单击菜单命令【Plot】→【Symbol】→【XY Error】或 2D Graph 工具栏上的【XY Error】按钮。


4 绘制垂线( Vertical drop line)图


示例准备:导入 Graphing 文件夹中的 AXES .DAT 文件数据

①选中 B 列。

②单击菜单命令【Plot】→【Symbol】→【Vertical Drop Line】或 2D Graphs 工具栏【Vertical Drop Line】按钮。


5 绘制气泡( Bubble)图


数据要求:用于作图的数据包含两个数值型 Y 列(第 1 个 Y 列设定气泡纵向位置,第 2 个 Y 列用于设定气泡的大小)。

示例准备:导入 Curve Fitting 文件中的 Gaussian.dat 文件数据。

①选中 B、C 两列。

②单击菜单命令【Plot】→【Symbol】→【Bubble】或 2D Graphs 工具栏上的【Bubble】按钮。


6 绘制彩色点( Color Mapped)图


数据要求:用于作图的数据包含两个数值型 Y 列(第 1 个 Y 列设定点的纵向位置,第 2 个 Y 列用于设定点的颜色)。

示例准备:导入 Curve Fitting 文件中的 Gaussian.dat 文件数据

①选中 B、C 两列。

②单击菜单命令【Plot】→【Symbol】→【Color Mapped】或 2D Graphs 工具栏上的【Color Map】按钮。


7 绘制彩色气泡( Bubble+Color Mapped)图


数据要求:用于作图的数据包含两个数值型 Y 列(第 1 个 Y 列设定气泡的纵向位置,第 2 个 Y 列用于设定气泡的大小和颜色)。

示例准备:导入 Curve Fitting 文件中的 Gaussian.dat 文件数据。

①选中 B、C 两列。

②单击菜单命令【Plot】→【Symbol】→【Bubble+Color Mapped】或 2D Graphs 工具栏上的【Bubble+Color Mapped】按钮。


8 绘制点线(Line+ Symbol)图


数据要求:用于作图的数据包含一个或多个 Y 列。

示例准备:导入 Graphing 文件夹中的 AXES.DAT 文件数据

①选中 B 列。

②单击菜单命令【Plot】→【Line+Symbol】→【Line+Symbol】或 2D Graphs 工具栏上的 Line+Symbol】按钮。

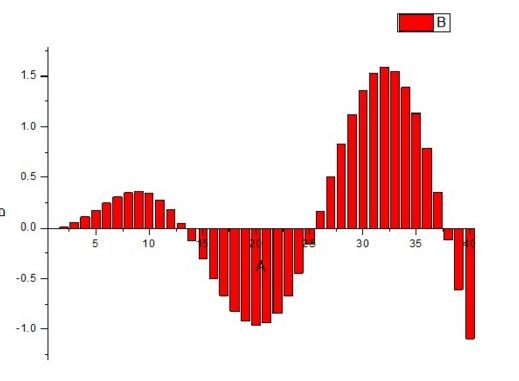

9 绘制柱形( Column)图


数据要求:用于作图的数据为数值型可包含一个或多个 Y 列。

示例准备:导入 Graphing 文件夹中的 AXES.DAT 文件数据。

①选中 B 列。

②单击菜单命令【Plot】→【Column/Bar/Pie】→【Column】或 2D Graphs 工具栏的【Column】按钮。


10 绘制条形(Bar)图


数据要求:用于作图的数据为数值型可包含一个或多个 Y 列。

示例准备:导入 Graphing 文件夹中的 AXES.DAT 文件数据。

①选中 B 列。

②单击菜单命令【Plot】→【Column/Bar/Pie】→【Bar】或 2D Graphs 工具栏的【Bar】按钮。

11 绘制堆垒柱形( Stack Column)图


数据要求:用于作图的数据为数值型包含多个 Y 列。

示例准备:导入 Graphing 文件夹中的 Group.dat 文件数据。

①选中所有的 Y 列。

②单击菜单命令【Plot】→【Column/Bar/Pie】→【Stack Column】或 2D Graphs 工具栏的【Stack Column】按钮。

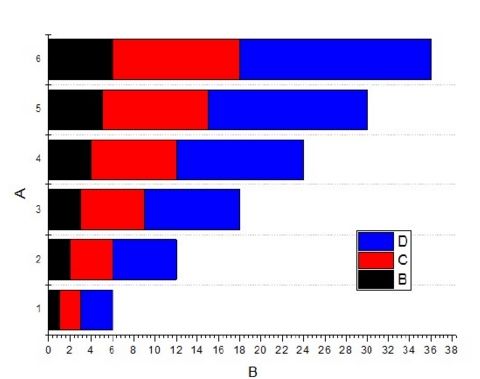

12 绘制堆垒条形( Stack Bar)图


数据要求:用于作图的数据为数值型且包含多个 Y 列。

示例准备:导入 Graphing 文件夹中的 Group.DAT 文件数据。

①选中所有的 Y 列。

②单击菜单命令【Plot】→【Column/Bar/Pie】→【Stack Bar】或 2D Graphs 工具栏的【Stack Bar】按钮。


13 绘制浮动柱形( Floating Column)图

数据要求:用于作图的数据为数值型且包含多个 Y 列。

示例准备:导入 Graphing 文件夹中的 Group . DAT 文件数据。

①选中所有的 Y 列。

②单击菜单命令【Plot】→【Column/Bar/Pie】→【Floating Column】或 2D Graphs 工具栏的【Floating Column】按钮。


14 绘制浮动条形(Stack Bar)图


数据要求:用于作图的数据为数值型且包含多个 Y 列。

示例准备:导入 Graphing 文件夹中的 Group . DAT 文件数据。

①选中所有的 Y 列。

②单击菜单命令【Plot】→【Column/Bar/Pie】→【Floating Bar】或 2D Graphs 工具栏的【Floating Column】按钮。


15 绘制饼(Pie Chart)图


数据要求:用于作图的数据为数值型且包含多个 Y 列。

示例准备:导入 Graphing 文件夹中的 3D Pie Chart . dat 文件数据。

①选中所有的 B 列。

②单击菜单命令【Plot】→【Column/Bar/Pie】→【3D Color Pie Chart】。


16 绘制 Y 轴错位堆垒曲线图

Y 轴错位堆垒曲线图将多条曲线在单个图层上从上到下堆垒并将其纵轴(y 轴)做适当的错位,特别适合绘制多条包含多个峰的曲线图形。

数据要求:包含多个数值型 Y 列。

示例准备:导入 Curve fitting 文件夹中的 Multiple Peaks.dat

①选中所有的 Y 列。

②单击菜单命令【Plot】→【Multi-Curve】→【Stack Lines by Y Offsets】或 2D Graphs 工具栏的【Stack Lines by Y Offsets】按钮。


本例如果绘制线图,则结果如下图所示:


17 绘制二维瀑布( Waterfall)图

 二维瀑布图将多条曲线在单个图层上按前后顺序排列并将它们向右上方做适当的错位,以便清晰地显示各曲线细微差别,特别适合绘制多条包含多个峰又极其相似的曲线图形。
